排烟风机动力柜

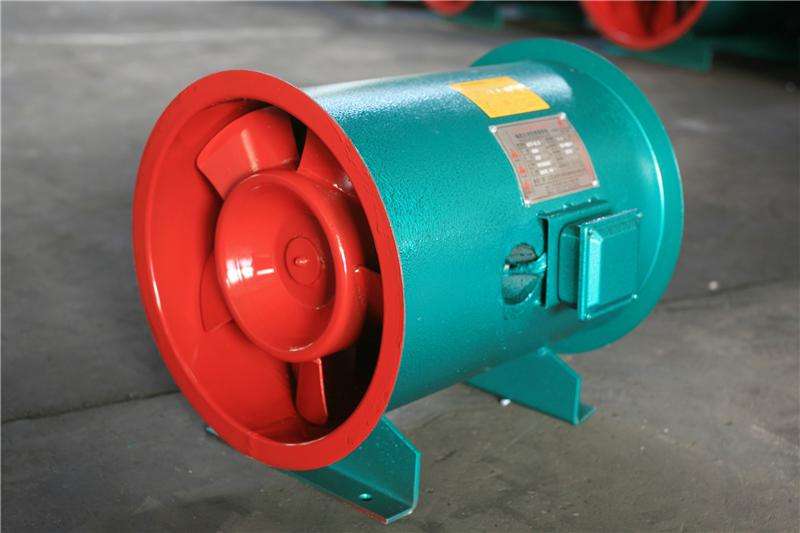

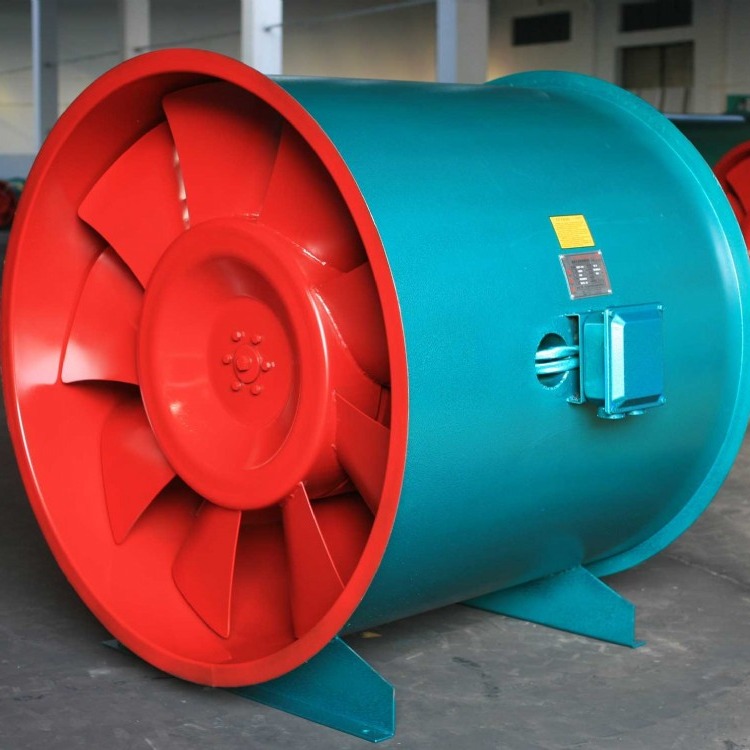

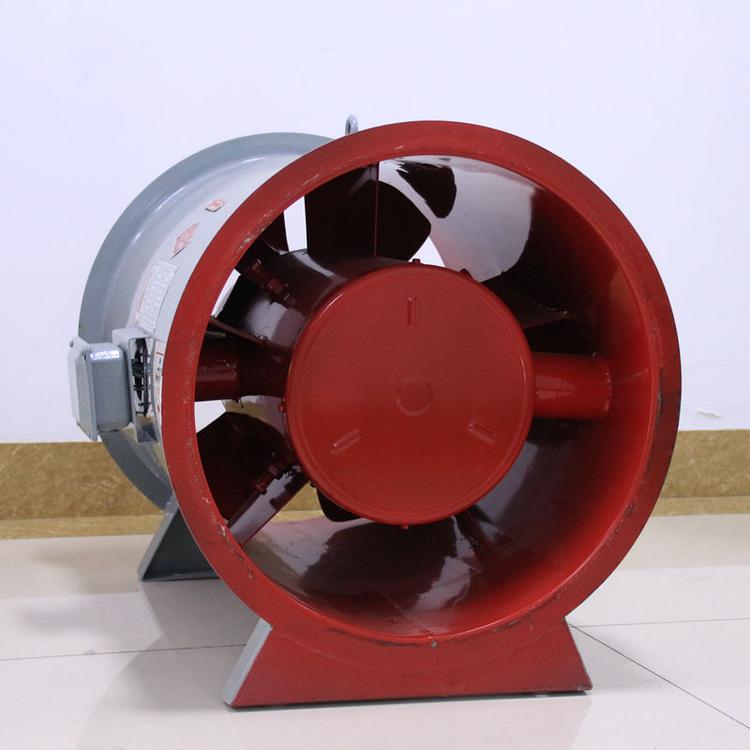

排烟风机动力柜是消防排烟系统中的关键电气控制设备，负责为排烟风机提供电力分配、控制及保护功能。以下是关于排烟风机动力柜的详细介绍：
一、主要功能
- 电源分配
- 将主电源分配到排烟风机电机，通常支持三相380V电源输入。
- 启动/停止控制
- 手动控制：通过柜面按钮或旋钮操作。
- 自动控制：接收消防控制中心信号（如火灾报警系统联动信号）自动启停。
- 保护功能
- 短路保护：通过断路器或熔断器实现。
- 过载保护：热继电器或电机保护器防止电机过热损坏。
- 缺相保护：监测三相电源，防止缺相运行。
- 漏电保护（可选）：对地漏电时切断电源。
- 状态反馈
- 将风机运行状态（运行/停止/故障）反馈至消防控制室。
二、核心组成部件
- 主断路器
- 总电源开关，具备短路和过载保护功能。
- 接触器
- 控制风机启停，接收消防联动信号自动吸合。
- 热继电器或电机保护器
- 设定额定电流值，过载时切断接触器电源。
- 控制变压器（可选）
- 将高压转换为低压（如220V→24V），供控制回路使用。
- 指示灯与按钮
- 运行/停止/故障指示灯，手动操作按钮。
- PLC或智能控制器（高端配置）
- 实现多台风机的逻辑控制、定时巡检等功能。
三、设计规范与标准
- 消防要求
- 符合《GB 50016-2014 建筑设计防火规范》和《GB 51251-2017 建筑防烟排烟系统技术标准》。
- 动力柜需通过消防产品认证（如CCCF）。
- 电气安全
- 符合《GB 7251.1-2013》低压成套开关设备标准，防护等级通常为IP55（防尘防水）。
- 联动控制
- 与火灾自动报警系统（FAS）联动，支持硬线连接或通信协议（如Modbus）。
四、安装与调试要点
- 安装位置
- 靠近排烟风机（通常在同一配电房内），避免线路过长。
- 确保通风良好，便于检修。
- 接线检查
- 核对电源相位，确保电机转向正确（排烟风机严禁反转）。
- 功能测试
- 手动启停、模拟消防联动信号测试自动响应。
- 过载保护动作测试（模拟过流看是否跳闸）。
五、常见问题与维护
- 故障排查
- 风机不启动：检查电源、接触器线圈、联动信号是否正常。
- 频繁跳闸：可能因过载、短路或热继电器设定值过小。
- 定期维护
- 清理柜内灰尘，紧固接线端子。
- 每月测试手动/自动功能，每年进行保护装置校验。
六、选型建议
- 功率匹配：根据风机额定功率选择动力柜容量（预留20%余量）。
- 防爆要求：化工等特殊场所需选用防爆型动力柜（Ex d II BT6）。
- 智能监控：如需远程监控，可选配物联网模块。
如需进一步技术参数或图纸设计，建议提供风机具体型号和使用场景（如地下室、隧道等），以便精准配置。
